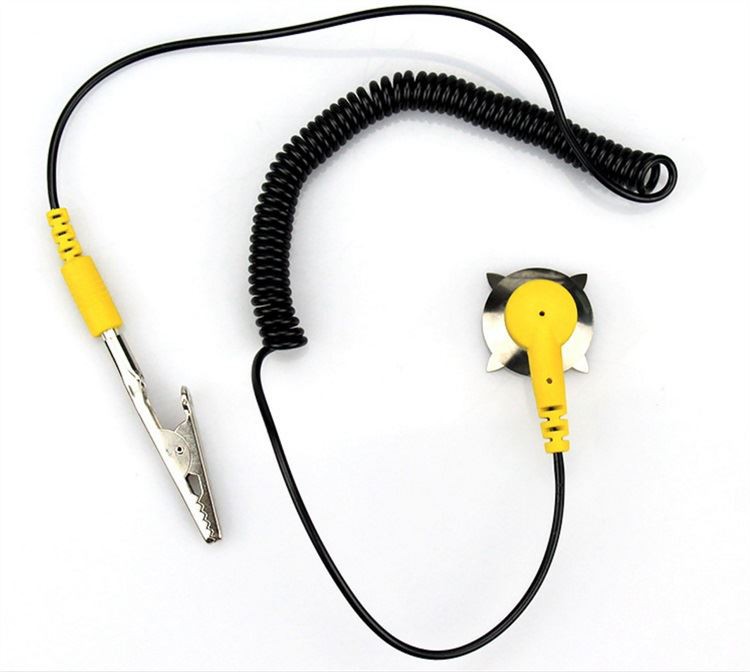

Kako instalirati antistatički uređaj za uzemljenje
Za dobro uzemljenje, nekoliko velikih bakrenih ploča treba zakopati u veliku jamu vani, a zatim upotrijebiti bakrene šipke ili bakrene mreže za spajanje u zatvorenom prostoru radi postizanja dobrih rezultata (drugi metali su također u redu, ali su podložni koroziji)
Sustav uzemljenja računalne učionice važno je sredstvo za sprječavanje smetnji parazitske kapacitivne sprege, zaštitu sigurnosti opreme i ljudi te osiguravanje stabilnog i pouzdanog rada računalnog sustava.
Sustav uzemljenja elektroničkog računala je *jednostavan i *ekonomičan u dizajnu protiv smetnji, a također je i način *značajnog učinka. Ako se uzemljenje može pravilno kombinirati sa zaštitom, problem s bukom može se bolje riješiti.
Stoga, kako bi se osigurao siguran, pouzdan i stabilan rad računalnog sustava, te kako bi se osigurala sigurnost opreme i ljudi, potrebno je projektirati odgovarajuće sustave uzemljenja za različite zahtjeve različitih vrsta računala.
Prema zahtjevima računalnog sustava uzemljenja u nacionalnom standardu&"Računalno -tehnički zahtjevi [GG" ", računalne stanice općenito imaju sljedeće vrste osnova:
DC uzemljenje računalnog sustava; vrijednost otpora nije veća od 1Ω.
Radni teren izmjenične struje; vrijednost otpora nije veća od 4Ω.
Sigurnosno zaštitno tlo; vrijednost otpora nije veća od 4Ω.
Antistatičko uzemljenje; vrijednost otpora nije manja od 4Ω.
Uzemljenje gromobranske zaštite; vrijednost otpora nije manja od 10Ω.
Takozvano uzemljenje odnosi se na spajanje određene točke u krugu ili određene metalne ljuske sa masom žicom. Cilj je olakšati protok uzemljene struje. Stoga, što je manji otpor tla, lakše teče struja uzemljenja. Osim toga, za uzemljenje elektroničkih računalnih sustava također je poželjno minimizirati potencijalne fluktuacije koje uzrokuju buku. Stoga je otpor uzemljenja što je moguće niži.
Kada se bavite računalnim uzemljenjem, trebali biste obratiti pozornost na sljedeće dvije točke:
Signalni krugovi i strujni krugovi, visokonaponski krugovi i niskonaponski krugovi ne smiju koristiti zajedničke uzemljene petlje;
Uzemljenje osjetljivih krugova treba biti izolirano ili zaštićeno kako bi se spriječile smetnje uzrokovane povratkom uzemljenja i elektrostatičkom indukcijom.
Funkcije i metode provedbe nekoliko žica za uzemljenje opisane su na sljedeći način:
Uloga komunikacijskog radnog mjesta
U računalnom sustavu postoji veliki broj električne opreme koja koristi napajanje izmjenične struje 380V/220V, poput periferne računalne opreme, transformatora, ventilatora na ormarićima opreme za klimatizaciju i opreme za održavanje. Prema nacionalnim propisima potrebno je uzemljenje za rad, odnosno neutralna točka je uzemljena. , Također poznat kao sekundarno uzemljenje. Njegova je uloga osigurati osobnu sigurnost i sigurnost opreme.
U računalnim sustavima postoji mnogo AC opreme, ali sekundarni problem uzemljenja AC opreme ljudi često ne shvaćaju ozbiljno, što često nanosi nepotrebnu štetu ljudima i opremi.
posebna mjera:
Spojite neutralnu točku izvan računala izoliranim žicama u nizu na neutralnu liniju ormara za raspodjelu energije, a zatim je uzemljite sabirnicom za uzemljenje. Neutralne točke druge AC opreme, poput klima uređaja, ventilatora svježeg zraka i opreme za stabilizaciju frekvencije i stabilizaciju napona, neovisno su uzemljene u skladu s električnim kodovima.
Sigurno zaštitno tlo
Učinite dobro uzemljenje između ljuski sve opreme u strojarnici i kućišta motora, klima uređaja itd. I uzemljenja, koje se naziva sigurnosnim uzemljenjem. Kad se izolacija razbije, lutajuća impedancija između šasije i tla toliko je velika da je napon na šasiji u osnovi jednak naponu izmjeničnog napajanja (220V). Kad ljudsko tijelo dotakne kućište i izolacija ljudskog tijela prema tlu nije dobra, doći će do znatne struje koja prolazi kroz ljudsko tijelo u zemlju, što je vrlo opasno. Ako je slučaj utemeljen, situacija je potpuno drugačija. Kada se izolacija pokvari, struja kratkog spoja uzemljenja ulazi u zemlju uza dvije staze žice za uzemljenje i ljudskog tijela. Budući da je otpor tla vrlo mali, mnogo je manji od otpora ljudskog tijela. Struja velike vrijednosti ulazi u zemlju kroz otpor uzemljenja, štiteći tako osobnu sigurnost.
Provedbene mjere:
Sigurnosno zaštitno uzemljenje u računalnoj učionici je povezivanje ormara svih ormara u nizu s nekoliko izoliranih žica, a zatim pomoću sabirnice za uzemljenje (višežilna pletena žica spojena je na uzemljenje).
Ostala oprema u računalnoj prostoriji, poput klima uređaja, povezana je zasebno.
Istosmjerno uzemljenje računalnog sustava naziva se i logičko uzemljenje.
Da bi računalo radilo normalno, svi elektronički krugovi stroja moraju raditi na stabilnom baznom potencijalu, što je referentna točka nultog potencijala. Prilikom projektiranja istosmjernog uzemljenja treba obratiti pozornost na uklanjanje napona šuma koji nastaje pri prolasku struje svakog kruga kroz zajedničku impedanciju uzemljenja. Umjesto da suspendiramo istosmjerno uzemljenje, i dalje koristimo istosmjerno uzemljenje za spajanje na uzemljenje. Odnosno, digitalni krug u elektroničkom računalu spojen je na uzemljenje s istim potencijalom, a vrijednost otpora određuje se prema zahtjevima stranke A.
U sustavu koji koristi istosmjerno uzemljenje za spajanje na uzemljenje, trebao bi istovremeno imati i dobar sustav uzemljenja sa sigurnosnom zaštitom. Štoviše, istosmjerno uzemljenje i sigurnosno uzemljenje kućišta odvojeni su u mnogim računalnim sustavima, odnosno međusobno su izolirani u računalnoj učionici. Na taj način se zemljištu osigurava put s niskim otporom za visokofrekventne smetnje, a pruža se i put s niskim otporom za pražnjenje električne energije šasije (statički).
Priključivanje i odabir istosmjernog uzemljenja:
Serijsko uzemljenje: Višestruko uzemljenje, takozvano serijsko uzemljenje, služi za spajanje istosmjernih žica uzemljenja svakog uređaja u računalnom sustavu u nizu na bakreni lim kao istosmjernu žicu za uzemljenje. Valja napomenuti da je izravna žica koja se u ovom trenutku koristi višelančana pletenica ili bakrena traka, koju treba izolirati od kućišta.
Paralelno uzemljenje: U računalnom sustavu za uzemljenje s jednom točkom, višestruka oklopljena fleksibilna žica spojena je na žicu za uzemljenje bakrenog bloka, a bakreni blok je podloga od izolacijskog materijala.
Zaštita od udara groma
Munja je prirodni fenomen pražnjenja u atmosferi. Brzina pražnjenja udara groma je vrlo velika, a promjena jakosti groma je također vrlo ozbiljna. Struja munje naglo se povećava kada se grmljavinski oblak počne ispuštati, a struja tijekom munje može doseći 200-300 kA. Razorni učinci munje mogu se u osnovi podijeliti u tri kategorije. ** Klasa je učinak izravne munje, odnosno udara groma izravno u zgrade ili opremu. Uzrok oštećenja. Kategorija ** je sekundarno djelovanje munje, koje se obično naziva inducirana munja, to jest magnetski učinak i elektrostatički učinak koji proizvodi struja munje, a koji se očituje u: elektromagnetsko polje koje stvara struja munje drastično se mijenja zajedno s munjom Trenutno. S druge strane, elektrostatička indukcija naboja izazvat će visoke napone (do stotine tisuća volti) na metalnim predmetima ili električnim krugovima, što može ozbiljno ugroziti sigurnost opreme i osoblja. Treći tip je da struja groma prenosi visoki napon u unutrašnjost zgrade duž električnih vodova i cjevovoda, tvoreći takozvani potencijalni uvod, što je naravno vrlo opasno.
Sastav gromobranske zaštite
Općenito govoreći, gromobranske uređaje možemo podijeliti na tri osnovna dijela.
Zračni završetak
Uređaji za prekidanje zraka nazivaju se i uređaji za prijem groma, koji su metalni vodiči koji primaju munje, a koji se obično nazivaju gromobrani, gromobranski pojasevi ili gromobranske mreže.
Dolje
Donji vodič je vodič koji povezuje gromobran (mrežu) i uređaj za uzemljenje i općenito je položen na krov i zid. Njegova je funkcija voditi gromobran od gromobrana do uređaja za uzemljenje.
Uređaj za uzemljenje
Valja napomenuti da zbog sigurnosti opreme i ljudi udaljenost između uzemljenja za zaštitu od munje i istosmjernog uzemljenja i zaštitnog uzemljenja mora biti veća od 15 m.
Odnos između nekoliko sustava uzemljenja
Ako istosmjerno uzemljenje, sigurnosno zaštitno uzemljenje, uzemljenje s izmjeničnom strujom i uzemljenje zaštite od groma spojite u sustav i spojite ih na različite uzemljene hrpe, najveća prednost ove sheme je ta što može spriječiti da druga oprema ometa stabilan rad Računalo. Složenost je skupa i teško je pronaći prikladnu priliku.
Sada prihvaćamo takvu shemu, istosmjerno uzemljenje i uzemljenje gromobrana zasebno su uzemljeni, a sigurnosno zaštitno uzemljenje i AC radno tlo dijele gomilu uzemljenja. To jest, neutralni vodovi sve opreme za izmjenično napajanje u učionici povezani su zajedno s neutralnim priključkom ormara za distribuciju energije; tada su kućišta (okviri) svake opreme povezani izoliranim žicama, a spojeni su i na neutralni terminal ormara za distribuciju električne energije. Zatim pomoću sabirnice dođite do strojarnice i spojite se na hrpu uzemljenja.
